應用
■可廣泛應用于中小型驅動機構的停車制動或減速制動。
■卷繞機構的張緊制動,如造紙廠卷紙張緊、新聞?dòng)∷r(shí)新聞紙的張緊控制、鋼板(鋼絲)卷展開張緊及電線電纜放線、放纜張緊控制等。
設計特點
■結構緊湊、體積小、重量輕、使用方便。
■動作靈敏、控制靈活。

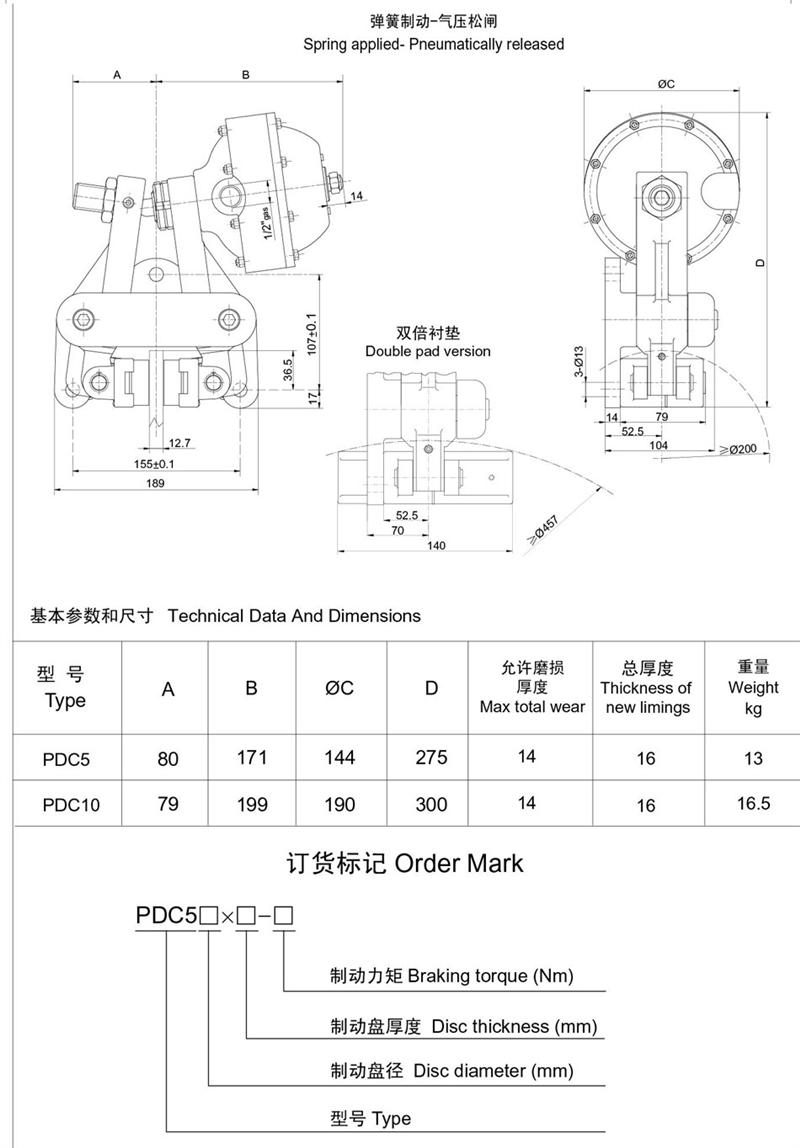

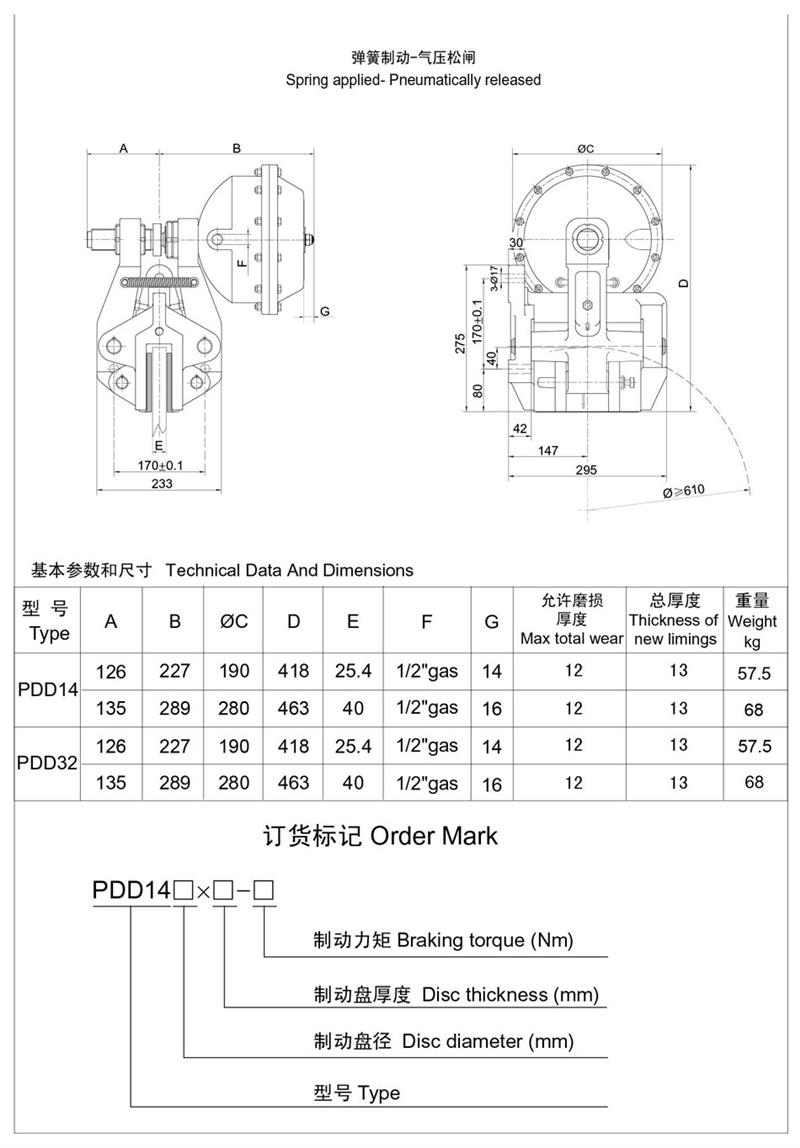

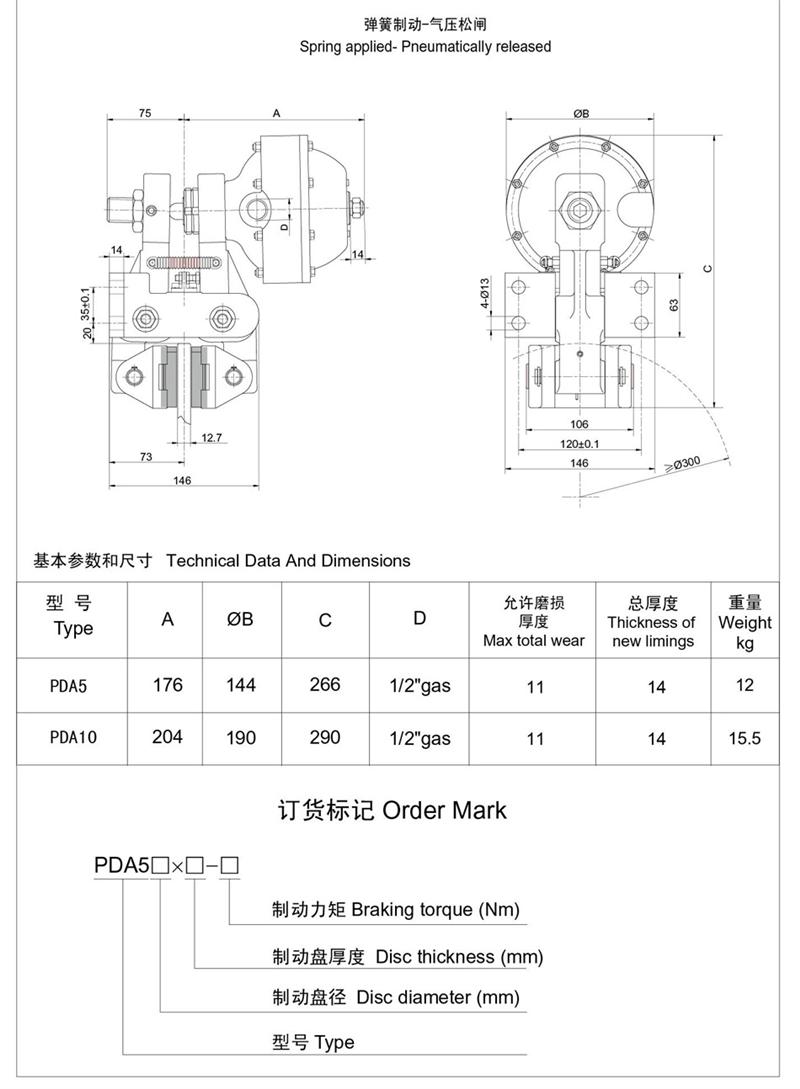

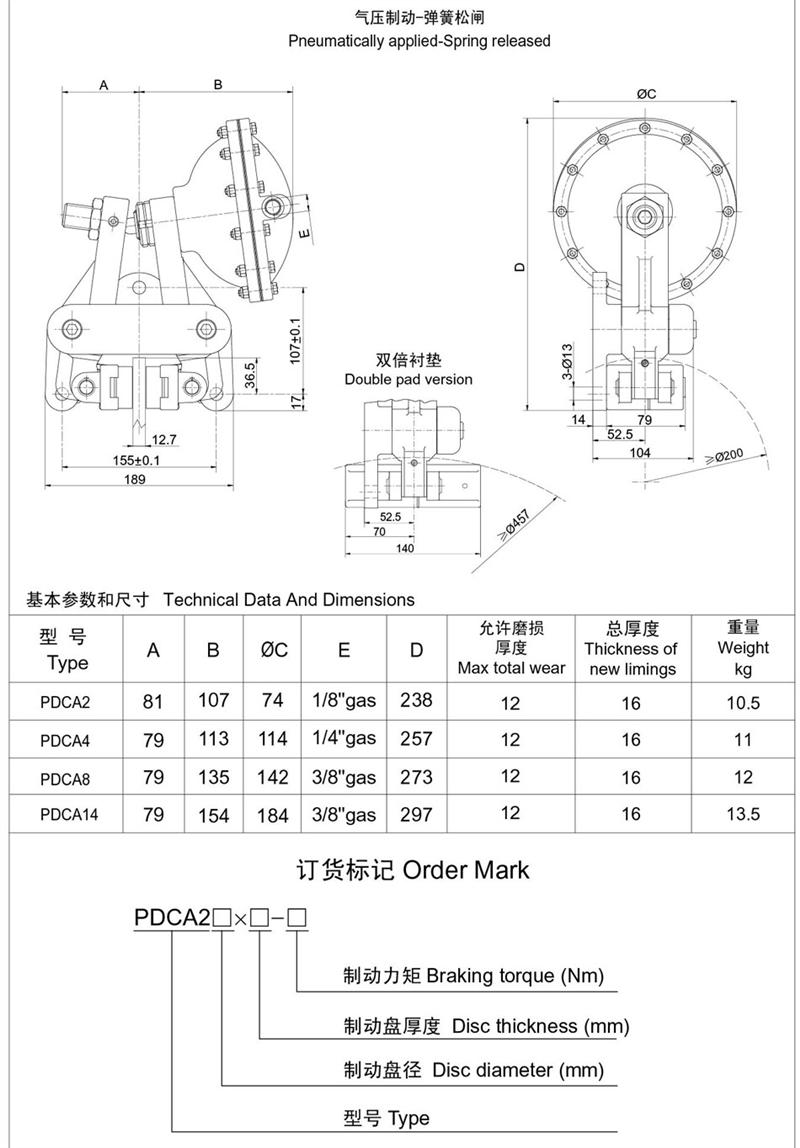

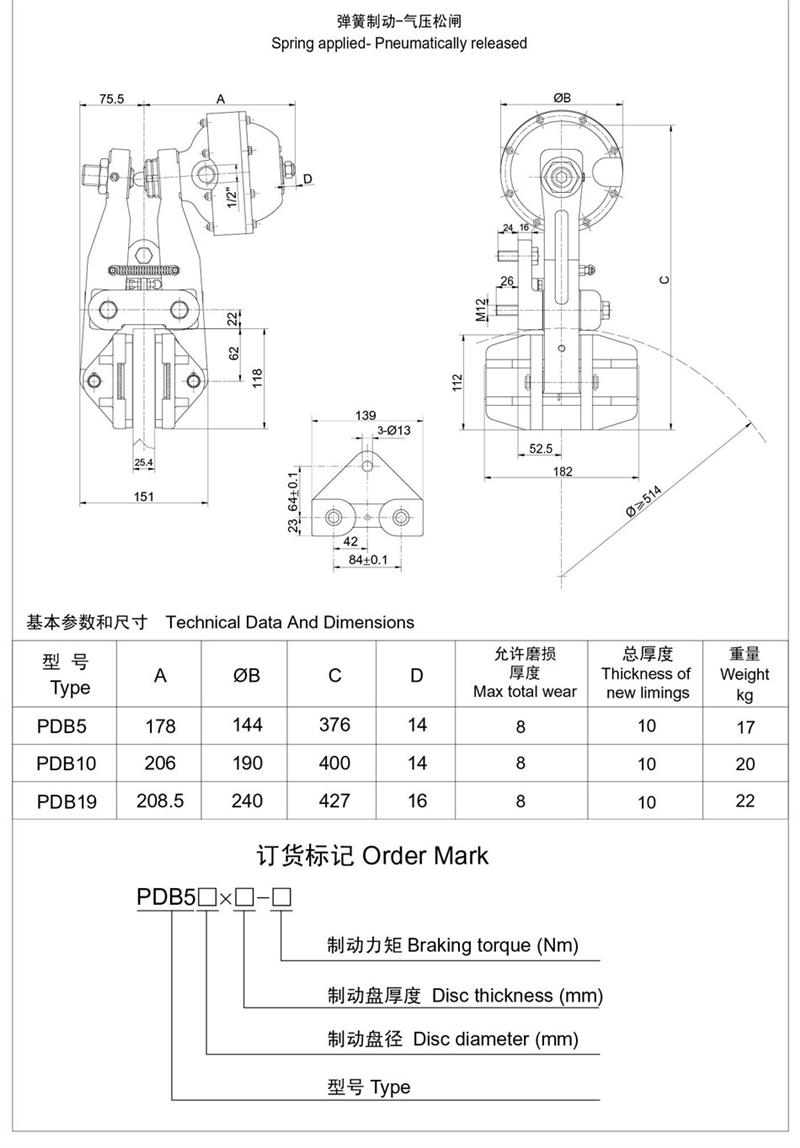

■有常閉式設計:彈簧制動,氣動釋放(開閘);有常開式設計:由氣壓制動,彈簧釋放,制動力可隨氣壓的改變而變化,使用時可根據需要靈活改變。
■采用意大利產氣包,可靠性高,使用壽命長。
■插裝式無石棉襯墊,更換容易、無公害。
使用說明
■適合的環境溫度:-40~+60℃。

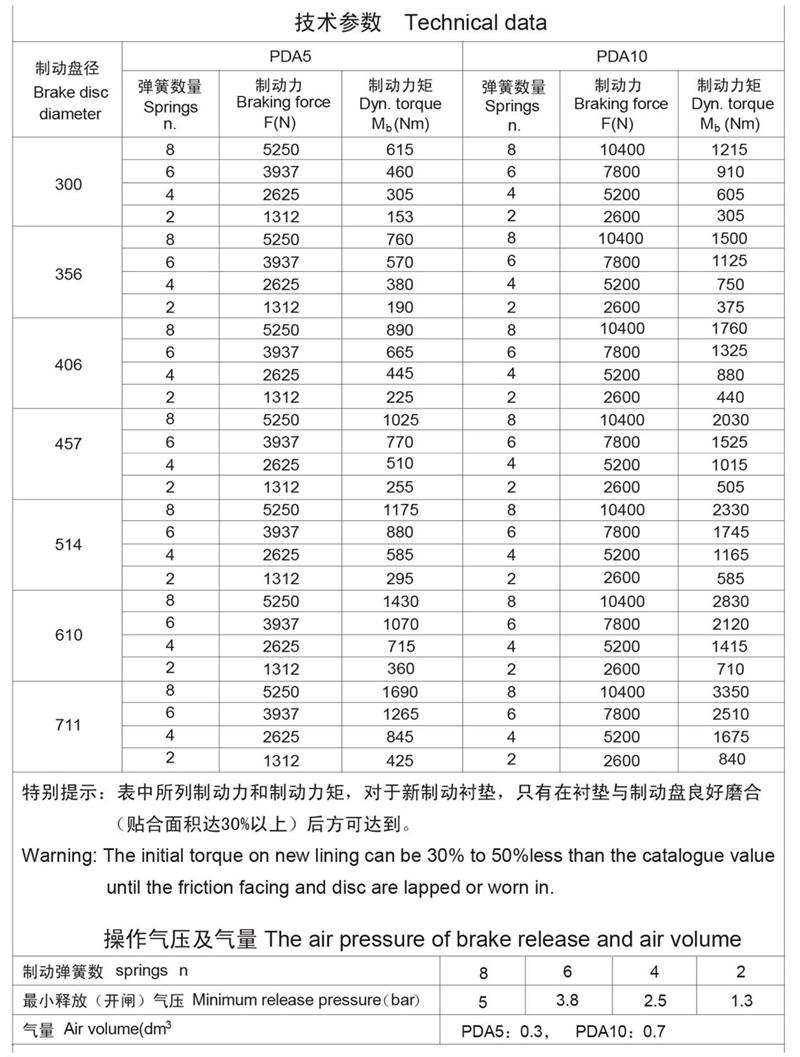

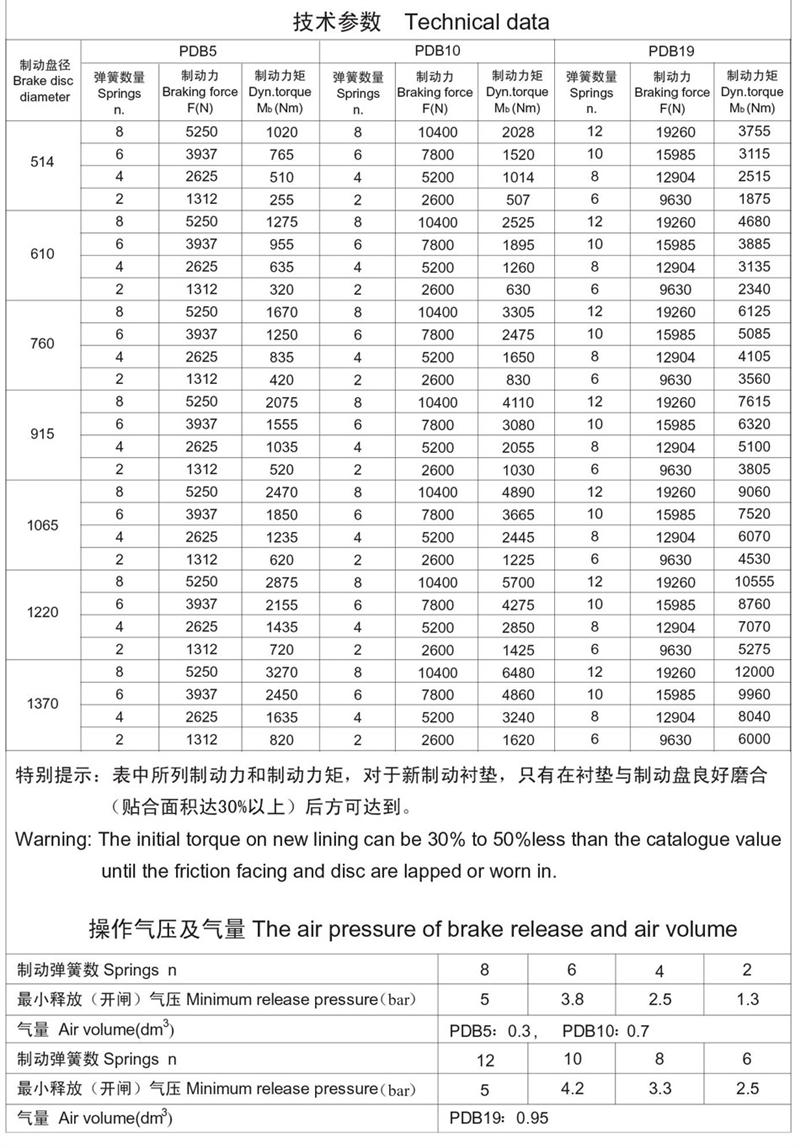

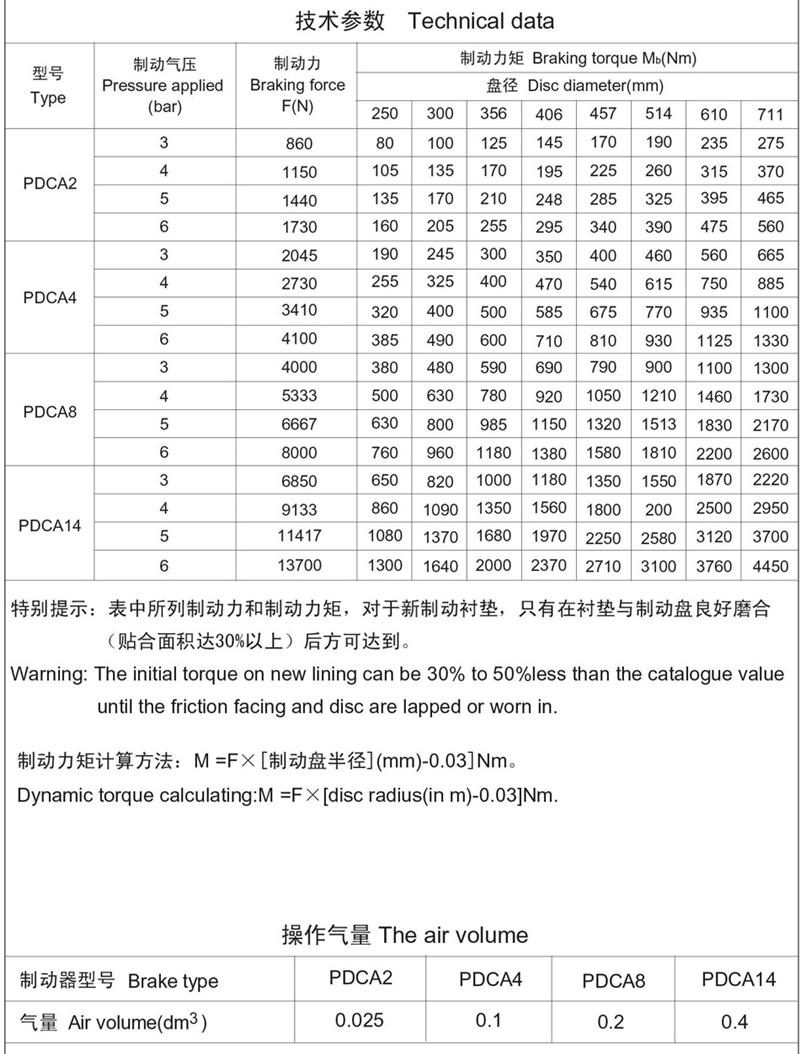

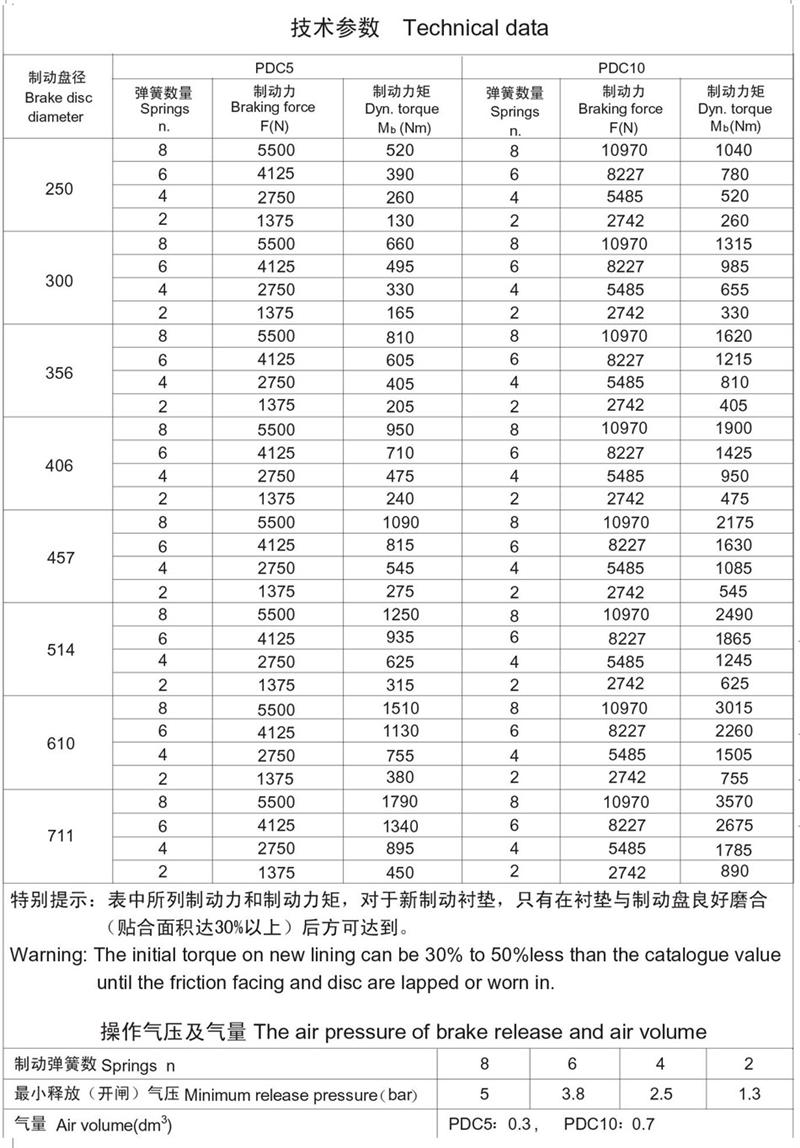

■最大工作壓力:7bar。
■氣源要求:通入氣包的壓縮空氣應干燥、潔凈,不能含有腐蝕性氣體。■安裝方式:適合于水平軸或垂直軸制動方式。水平軸制動方式時,可沿制動盤周圍任意角度安裝,但最好是水平安裝;垂直軸制動方式時,角度不限。一個制動盤,可安裝一臺制動器,也可?安裝兩臺或兩臺以上制動器,但安裝兩臺或兩臺以上時建議盡量對稱安裝。
■建議制動盤厚度選擇標準值:12.7、25.4、30(mm),如有特殊需要也可按用戶要求設計(在訂貨時需注明)。
■制動器的釋放(開閘)或制動可通過電磁閥控制,壓力的調節可通過調壓閥來實現?!鲋苿?dòng)器可根據需要設置釋放(開閘)限位和襯墊磨損限位開關,以實現釋放聯鎖(或故障顯示)自動功能和襯墊磨損到限位位置時的聯鎖(或信號指示)自動功能。限位開關一般為機械式和接近式兩種形式(由用戶選擇,無選擇時提供機械式開關)。機械式開關的電源一般為:最大電壓AC500V,DC250V,出線口螺紋pg11;接近開關電?源為:AC24~240V。
